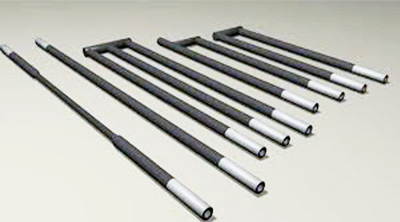

Высокотемпературные КЭНы изготавливаются из карбида кремния и представляют собой трубчатые нагреватели прямой, П или Ш- образной формы. Трубка нагревателя имеет две зоны - нагреваемая и холодная. Холодная зона КЭНа применяется для того, чтобы закрепить электронагреватель на стенках печи. Технически зоны нагрева и холодная зона отличаются показателем сопротивления. Электросопротивление значительно больше в зоне нагрева, поэтому при прохождении через нее электрического тока, ТЭН сильно нагревается.
Типовые формы карбидкремниевых ТЭНов вы можете посмотреть в таблице ниже.
Типы карбидокремниевых нагревателей
Нагреватель карбидкремниевый гантелевидный (КЭНАПС Тype DB)
Диаметр области нагрева/холодного вывода – 8/14, 10/18, 18/28, 20/30, 25/35, 30/40 мм,
Размер греющей области – 100/300 мм,
Размер холодной зоны – 150/300 мм,
R – 1.0/3.0 Ом/мм
Нагреватель карбидкремниевый Тype N
Диаметры (греющей зоны/ холодных выводов) – 20/ 25/ 30/ 35 мм,
Размер греющей области – 300/900 мм,
Размер холодной зоны – 300/400 мм,
R – 1.8/3.0 Ом/мм
Нагреватель карбидкремниевый стержневой КЭНВПС Тype ED
Диаметры (греющей зоны/ холодных выводов) – 12/ 14/ 16/ 18/ 20/ 25/ 30/ 35/ 40/ 45/ 50/ 55 мм,
Размер греющей области – 150/2468 мм,
Размер холодной зоны – 300/400 мм,
R – 1.0/3.0 Ом/мм
Нагреватель карбидкремниевый КЭНП Тype U
Диаметры (греющей зоны/ холодных выводов) – 20/ 25/ 30/ 35/ 40 мм,
Размер греющей области – 400/1700 мм,
Размер холодной зоны – 200/400 мм,
R – 1.0/3.0 Ом/мм
Нагреватель карбидкремниевый КЭНШ Тype W
Диаметры (греющей зоны/ холодных выводов) – 20/ 25/ 30/ 35/ 40/45 мм,
Размер греющей области – 400/1700 мм,
Размер холодной зоны – 200/400 мм,
R – 1.0/3.0 Ом/мм
Нагреватель карбидкремниевый КЭНУ Тype GQ
Диаметры (греющей зоны/ холодных выводов) – 25/ 30/ 35/ 40/45 мм,
Размер греющей области – 400/1700 мм,
Размер холодной зоны – 200/400 мм,
R – 1.0/3.0 Ом/мм
Нагреватель карбидкремниевый Тype H
Диаметры (греющей зоны/ холодных выводов) – 20/ 25/ 30/ 35/ 40/45 мм,
Размер греющей области – 400/1700 мм,
Размер холодной зоны – 200/400 мм,
R – 1.0/3.0 Ом/мм
Нагреватель карбидкремниевый пазовый Тype UX
Диаметры (греющей зоны/ холодных выводов) – 14/ 16/ 18/ 20/ 25/ 30/ 35/ 40 мм,
Размер греющей области – 150/500 мм,
Размер холодной зоны – 150/400 мм,
R – 4.0/8.0 Ом/мм
Нагреватель карбидкремниевый односпиральный Тype SC
Диаметры (греющей зоны/ холодных выводов) – 14/ 16/ 18/ 20/ 25/ 30 мм,
Размер греющей области – 100/300 мм,
Размер холодной зоны – 100/300 мм,
R – 2.0/8.0 Ом/мм
Нагреватель карбидкремниевый двухспиральный КЭНС Тype SDR
Диаметры (греющей зоны/ холодных выводов) – 14/ 18/ 20/ 25/ 30/ 35/ 40/ 45/ 50/ 55/ 60/ 65/ 75 мм,
Размер греющей области – 100/500 мм,
Размер холодной зоны – 100/400 мм,
R – 4.0/8.0 Ом/мм
